LTE/3G対応M2Mアダプタ

LTE/3G対応M2Mアダプタ外観写真です

EA01A/EA01Lはカードサイズ+内蔵アンテナの小型LTE/3G対応IoTルータです。
有線LANまたはUSB(EoU)で接続でき、
3Gマイグレーションにも使用可能です。

  • EoU : Ethernet over USB

お知らせ

2021.01.20
お知らせ
2020.09.15
お知らせ
「コロナ禍における装置管理の効率化 MetMeisterを利用したIoT機器 EA01の遠隔保守」に関する記事が月刊『テレコミュニケーション』2020年9月号に掲載されました
PDFPDFをダウンロードして記事を読む

製品ラインアップ

M2M用途に適した製品ラインアップ

さまざまな環境に適した「EA01A」

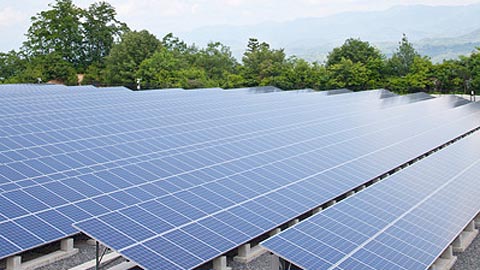

広い動作温度範囲「-20℃~60℃」により、寒冷地や空調設備がない物流倉庫のバックアップ回線や太陽光発電機器の遠隔保守など、さまざまな環境での安定稼働が可能なハイエンドモデル。

屋内利用に適した「EA01L」

屋内利用に適した温度範囲「0℃~40℃」により、監視カメラやデジタルサイネージの遠隔制御など、安定稼働が可能なエントリーモデル。

特長

モバイル通信(LTE/3G)により回線工事不要

モバイル通信(LTE/3G※1回線)を利用するため、回線工事が不要です。
また、SIMロックフリー※2なので用途に応じたサービスが選択できます。

ノートパソコンなどのUSBポートにUSBケーブルで接続(EoU:Ethernet over USB※5)することで、 給電しながら通信します。

  • ※1
    各通信事業者により、通信速度・エリアなどの提供サービスは異なります。詳しくは通信事業者へご確認ください。
  • ※2
    3G専用のSIMは使用できません。動作確認済みサービスについては、「SIM確認リスト」をご覧ください。
  • ※3
    規格による理論上の速度であり、ご利用環境や接続機器などにより実際のデータ通信速度は異なります。ベストエフォート方式による提供となり、実際の通信速度は、 通信環境やネットワークの混雑状況に応じて変化します。
  • ※4
    有線LAN接続時は、有線LAN仕様「100BASE-TX」により、WAN側の伝送速度は受信時最大100Mbpsとなります。
  • ※5
    対応ドライバについて、WindowsのRNDISおよびMac OSのCDC-ECMの場合はOS標準のドライバで動作することを検証済みです。ドライバ開発についてはお客様にてご準備ください。

小さな機器から大きな機器まで幅広い設置に対応するカードサイズ

アンテナを内蔵しつつカードサイズ化を実現。計測器やディスプレイなど小容量機器への組込みや、DINレール※1を使用するケースまで、幅広い用途や使用環境に合わせた設置が可能です。
また、電波が届きにくい場合は、外部アンテナ(オプション品)※2の装着も可能です。

M2Mアダプタの装置写真です。

設置は、平置き、壁掛け、DINレール等に対応します。また、添付品の『取り付け用ホルダー』による固定が可能です。

既存装置への組み込みを考慮し、制御盤内に取り付けるDINレール用アダプタ※1ネジ穴、両面テープ※2貼付スペースなどを準備しています。

  • ※1
    DINレール設置には、別売りのDINレール/DINレール用アダプタ/タッピングネジが必要です。
  • ※2
    両面テープは別売りです。

【添付品】取り付け用ホルダー

M2M用途に適した広い動作温度範囲(EA01A)

-20~60°Cと動作可能な温度範囲が広いため、M2M用途だけでなく、さまざまなシチュエーションに適用できます。

広い動作温度範囲により寒冷地や空調設備がない物流倉庫のバックアップ回線や太陽光発電機器の遠隔保守など、さまざまな環境※1での安定稼働が可能です。

動作温度範囲:-20℃~60℃

無人環境下でも安定運用

M2M用保守機能により無人環境下での運用をサポートします。

主な保守機能

  • 定時再起動機能(毎日/曜日指定)
  • WAN回線監視機能(pingでのネットワーク監視によりLTE/3G再接続や再起動が可能)
  • バージョンアップ機能(FOTA更新※1、ローカル更新)
  • クイック設定Web(Web-GUI機能を有しておりブラウザから設定・操作が可能)
  • 通信情報ログ※2

  • ※1
    FOTA(Firmware On-The-Air):LTE/3G通信を通して、ファームウェアをバージョンアップできます。
  • ※2
    本製品の機器内部に保存されるログは、本製品の電源を切ると消去されます。

M2Mに必要な基本機能を標準搭載

ルータ機能を標準搭載しています。

主なルータ機能

  • アドバンストNAT(IPマスカレード/NAPT)
  • ポートマッピング
  • 静的ルーティング
  • IPパケットフィルタリング
  • ダイナミックポートコントロール機能(SPI)
  • DHCPサーバ機能
  • VPNパススルー機能

3Gマイグレーション

小型で省スペースに設置できるため、3GからLTE(4G)への移行にともなう機器交換が容易です。

3Gマイグレーションのイメージ

NetMeister<クラウド型統合管理サービス>に対応

NetMeister<クラウド型統合管理サービス>はM2Mアダプタの遠隔集中管理を可能にするクラウド型統合管理サービスです。

無人/遠方環境での使用イメージ図

主な機能

  • リモート保守
    EA01A/EA01Lから異常を検出しアラーム項目に表示します
    個々のEA01A/EA01Lの情報収集・設定変更ができます
    EA01A/EA01Lのアンテナレベルを遠隔から確認できます
  • ダイナミックDNS
    動的IP契約のままリモートからの遠隔監視ができます
    ダイナミックDNS機能を無償で提供します
  • 顧客管理
    管理対象の顧客単位でネットワーク機器の管理ができます
    拠点の住所や顧客管理メモなどを拠点ごとに管理ができます
    顧客の管理情報をアカウント間で共有できます
  • 見える化・資産管理
    デバイスリスト機能で効率的な資産管理を提供します
    デバイスリストに機器の説明を登録することができます

ダイナミックDNS機能、リモートアクセス機能のご利用には、本製品にグローバルIPアドレスが付与されている必要があります。(グローバルIPアドレスが割り当てられたSIMカードが必要です)
プライベートIPアドレスが付与されている場合やキャリアグレードNATによるアドレス変換がある場合はご利用いただけません。

  • キャリアグレードNATの有無については、ご利用の回線事業者にご確認ください。

NetMeister<クラウド型統合管理サービス>

NetMeisterロゴ

「NetMeister(ネットマイスター)」は、M2Mアダプタ等の企業向けネットワーク機器をクラウド上で管理可能なサービスです。

Webブラウザから簡単に設定するだけで、対象機器の装置情報取得、ファームウェア更新等、機器の保守・運用管理を無料で行うことができます。

※登録可能な装置数に制限あり。別途有償サービス「NetMeister Partner Portal Service」で装置登録数の上限値を多くすることが可能。(下記NetMeister Partner Portal Serviceの「サービスごとの管理数比較表」などを参照)

NetMeisterのご紹介やサンプルについては、お問い合わせフォームよりお問い合わせください。

導入までの手順

  1. 対応ファームウェア

    NetMeisterは以下のファームウェアでご使用いただけます。

    【対応ファームウェア】2.0.1以降

  2. NetMeisterアカウントの登録

    ユーザーアカウントの登録、グループID・拠点IDを作成します。

  3. M2Mアダプタへの設定

    M2Mアダプタへの設定を行います。

M2Mアダプタの便利な使い方

遠方に設置した監視カメラなどのネットワーク機器にアクセスしたい

ポートマッピング機能により、管理者は遠方の機器にアクセスできます。

ポートマッピング機能

ポートマッピング機能イメージ図
  • あらかじめ固定的に使用するポート番号とネットワーク機器を結びつける機能
  • 本機能によりグローバルネットワーク側からの特定ポートの通信を指定したネットワーク機器に送信できます
  • 必要に応じてNATエントリ設定をすることで、外部のサイトから特定のネットワーク機器へ直接アクセスすることが可能です

無人/遠方の環境で安定してEA01A/EA01Lを使いたい

NetMeisiter、自動再起動機能、WAN回線監視機能で実現できます。

NetMeister

NetMeisterイメージ図
  • EA01A/EA01Lから異常を検出しアラーム項目に表示します
  • 個々のEA01A/EA01Lの情報収集・設定変更ができます
  • EA01A/EA01Lのアンテナレベルを遠隔から確認できます

自動再起動機能

自動再起動機能イメージ図

毎日または指定曜日の指定時刻に、EA01A/EA01Lを自動的に再起動する機能。

WAN回線監視機能

WAN回線監視機能イメージ図

pingでのネットワーク監視によりWAN回線を監視し、回線が通信不可となった場合にEA01A/EA01Lの再起動やWAN回線の再接続を行う機能。

特定の通信のみ許可したい

パケットフィルタリング機能で実現できます。

パケットフィルタリング

パケットフィルタリングイメージ図
  • あらかじめ設定した条件にしたがって、特定のパケットを選択的に通過させたり、通過を禁止したりする機能
  • 不必要なパケットの送受信を制限することができるので、セキュリティの高い環境が構築できます

仕様

WAN LTE※1 周波数帯※2 Band1(2GHz)/Band8(900MHz)/Band19(800MHz)/
Band26(800MHz)
伝送速度※3 有線LAN接続時:受信最大150Mbps / 送信最大50Mbps
USB接続時:受信最大10Mbps / 送信最大5Mbps
3G※1 周波数帯※2 Band1(2GHz)/Band6(800MHz)/Band8(900MHz)/
Band19(800MHz)
伝送速度※3 受信最大14Mbps / 送信最大5.7Mbps
LAN 有線LAN 100BASE-TX (Auto MDI/MDI -X対応)× 1
USB micro USBコネクタ× 1 ※USB2.0/Ethernet over USB(EoU)
SIMロックフリー SIMロックフリー対応、nanoSIM × 1※4
国際ローミング 非対応
ヒューマンインタフェース POWERランプ/ANTランプ/LANランプ × 各1
ANT切替スイッチ × 1(EA01Aのみ) 、RESETスイッチ ×1、SETボタン ×1
電源 DC5V±0.25V(USB給電)※EoU通信ポートと兼用
消費電力 有線LAN接続時 : 通信時約3.2W 最大約4.2W
USB接続時 : 通信時約2.5W 最大約3.5W
サイズ / 重さ 約80 × 54 × 16mm / 約50g
動作
環境
EA01A -20℃~60℃、10%~90%(結露しないこと)
EA01L 0℃~40℃、10%~90%(結露しないこと)
耐振動・耐衝撃試験
(EA01Aのみ)
自動車部品振動試験準拠 JIS D 1601 3種-A種
鉄道車両用品振動及び衝撃試験準拠 JIS E 4031
  振動:区分1等級B及び附属書JA2種B種
  衝撃:区分1等級A
添付品 取り付け用ホルダー(壁掛け用ネジ × 2、セキュリティストッパー、ストッパー用ネジ × 1)、お使いになる前に/保証書(紙)
※ACアダプタは別売りとなります。
希望小売価格 オープン価格
  • ※1
    各通信事業者により、通信速度・エリアなどの提供サービスは異なります。
  • ※2
    各通信事業者および使用状況により、使用する周波数は異なります。
  • ※3
    規格による理論上の速度であり、ご利用環境や接続機器などにより実際のデータ通信速度は異なります。ベストエフォート方式による提供となり、実際の通信速度は、通信環境やネットワークの混雑状況に応じて変化します。
  • ※4
    3G専用のSIMは使用できません。動作確認済みサービスについては、「SIM確認リスト」をご覧ください。

外観図

正面

裏面

サイズは縦54mm、横80mmで、正面右上にLANランプ、ANTランプ、POWERランプが配置されています。

裏面にはANT切替スイッチ、RESETスイッチ、nanoSIMカードスロットが配置されています。

側面(EA01A)

側面(EA01L)

側面の高さは16mmで、外部アンテナ端子ANT2、電源用micro-B USBポート、LANポート(RJ-45)、外部アンテナ端子ANT1が配置されています。
側面の高さは16mmで、電源用micro-B USBポート、LANポート(RJ-45)が配置されています。

  • 有線LAN接続とUSB(EoU)接続は同時に使用することはできません。

オプション品

アンテナ

  • 希望小売価格 : オープン価格
  • 動作保証環境 : -20~60℃
  • 仕様 :
    ケーブル長約5m、MMCX端子、防水IP67相当、2本1組

M2Mアダプタ用外部アンテナ01

  • 希望小売価格 : オープン価格
  • 動作保証環境 : -20~60℃
  • 仕様 :
    ケーブル長約2.5m、MMCX端子、防水IP66相当、MIMOアンテナ

M2Mアダプタ用外部アンテナ02

アダプタ・ケーブル

  • 希望小売価格 : オープン価格
  • 動作保証環境 : 0~40℃
  • 仕様 :
    ケーブル長約1m、USB micro-B – AC100V

M2Mアダプタ用ACアダプタ01(AL1-004378)

  • 希望小売価格 : オープン価格
  • 動作保証環境 : -20~60℃
  • 仕様 :
    ケーブル長約1m、USB micro-B – AC100V

M2Mアダプタ用ACアダプタ02(GXE-003295)

  • 希望小売価格 : オープン価格
  • 仕様 :
    ケーブル長約1m、USB micro-B - Type-A

M2Mアダプタ用USBケーブル01

  • 希望小売価格 : オープン価格
  • 仕様 :
    ケーブル長約1.5m、USB micro-B - AWG22電源ケーブル(赤5V、黒GND)

M2Mアダプタ用USB電源ケーブル01

  • アダプタ01および02は、USBケーブル01が添付されています。
