⑤アナログASIC開発サービス

ASIC開発サービス

これまでの開発経験で培ったアナログ特有のノウハウを生かし、お客様のニーズに合わせたアナログASIC(特定用途向けIC)を受託設計いたします。

  • アナログ回路・レイアウト設計の専門技術者がASIC開発をサポート
  • 回路作成からレイアウト設計、ベンダコントロール実施、バックアノテーション解析によるアナログ特性の最適化、出来上がったASICの評価まで総合的に対応
  • 各フェーズ単位での受託開発も柔軟に対応
  • 基板設計部門との連携により、アナログ評価用基板治具のご相談も承ります

対応領域

回路設計

  • 高速回路系からセンサ信号処理等の低ノイズ回路系、電源回路など、さまざまなアナログ回路設計に対応

レイアウト設計(外部リソースとの連携設計)

  • アナログ信号への影響を考慮したマニュアルレイアウト設計
  • マニュアル配置/配線、半自動レイアウトにも対応

バックアノテーション

  • バラツキ検証および信頼性検証も対応

テスタ評価 (外部リソースとの連携対応)

  • テストプログラム作成およびデバッグも対応
  • 特性データ統計解析、規格に対する製品実力予測

マニュアル評価

  • 必要評価項目の選定および測定器によるAC・過渡特性評価

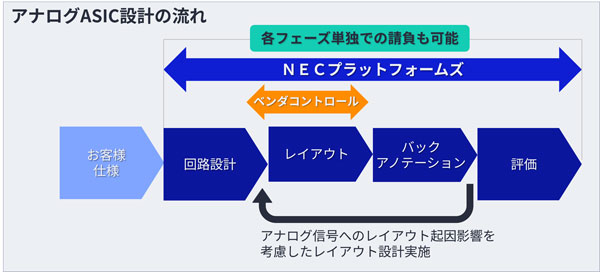

アナログASIC設計の流れのイメージ
