TeleCircle®(MT-20A1)を電話機（キーテレフォン等）と接続する場合

TeleCircle®(MT-20A1)を電話機と接続する場合は、電話機のハンドセット端子とTeleCircle®のキーテレ接続端子に付属している「4極4芯モジュラーケーブル」を接続してください。

追加でケーブルが必要な場合は、メーカオプションをご購入願います。

  • 「4極4芯モジュラーケーブル」：K-SP-8000

TeleCircle®(MT-20A1)を直接電話回線に接続する場合

TeleCircle®(MT-20A1)を直接電話回線に接続する場合は、本体の電話回線接続端子にお手持ちの「電話回線用モジュラーケーブル」を接続してください。

お持ちが無い場合は、下記の市販品（推奨）をご購入願います。

  • 「電話回線用モジュラーケーブル(1m)」：TP-3003　（オーム社）

TeleCircle(MT-20A1)をPHS・携帯電話と接続する

TeleCircle®(MT-20A1)をPHS・携帯電話と接続する場合は、使用されるPHS・携帯電話のイヤホンマイク端子とTeleCircle®本体のPHS・携帯電話接続端子をケーブルで接続してください。

使用するケーブルは、PHS・携帯電話の端子コネクタタイプにより、異なります。

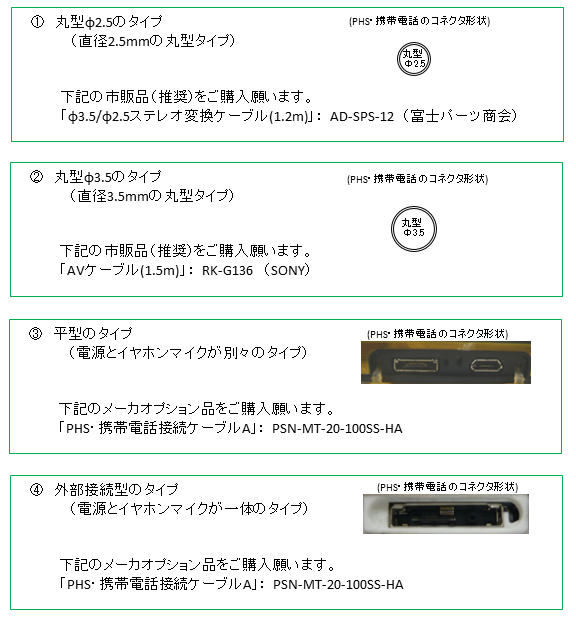

以下に代表的な4つのコネクタタイプについて、使用するケーブルを記載致しますのでタイプをご確認の上、ケーブルをご購入願います。

　①　丸型φ2.5のタイプ
　②　丸型φ3.5のタイプ
　③　平型のタイプ
　④　外部接続型のタイプ

TeleCircle®(MT-20A1)をTV会議端末と接続する場合

TeleCircle®(MT-20A1)をTV会議端末と接続する場合は、本体のPHS・携帯電話接続端子にTV会議端末をケーブルで接続してください。
使用するケーブルは、TV会議端末の種類により、異なります。

下記に代表的な2種類のタイプについて、ケーブルの市販品（推奨）を記載します。

①TV会議端末がRCAジャックの場合
　　「AVケーブル(3m)」：　RK-G329（SONY)
②TV会議端末がステレオミニジャックの場合
　　「AVケーブル(3m)」：　RK-G336（SONY）

ご不明な場合は、販売店にお問い合わせください。

TeleCircle®(MT-20A1)をパソコンと接続する場合

TeleCircle®(MT-20A1)をPCと接続する場合は、本体のキーテレ接続端子とパソコンのマイク＆スピーカ端子をメーカオプションケーブルで接続してください。

下記のメーカオプションケーブルをご購入願います。

  • 「PC接続ケーブル」：　PSN-MT-20-150PSS

TeleCircle®(MT-20A1)を親子接続する場合

TeleCircle®(MT-20A1)とTeleCircle®(MT-20A1)を親子接続し、9人以上で電話会議を行う場合は、親となるTeleCircle®のヘッドセット端子と子のTeleCircle®のキーテレ端子をメーカオプションのケーブルで接続してください。

下記のメーカオプションケーブルをご購入願います。

  • 「タンデム接続ケーブル」：　PSN-MT-20-200PST

TeleCircle®(MT-20A1)をマイクやスピーカーと接続する場合

TeleCircle®(MT-20A1)をマイクやスピーカーと接続する場合は、マイクの場合は本体のマイク接続端子、スピーカーの場合は本体のスピーカー接続端子と接続してください。

マイク及びスピーカーの市販品（推奨）を以下に記載します。

  • 「マイク」　：　AT9930　（オーディオテクニカ）
  • 注：
    マイク、スピーカーに関する詳細は販売店までお問い合わせください。
    スピーカは最大音量により種類が異なりますので、ご環境にあったスピーカを選定願います。

TeleCircle®(MT-20A1)をICレコーダーと接続する場合

TeleCircle®(MT-20A1)をICレコーダーと接続する場合は、本体のスピーカー接続端子とICレコーダーの外部マイク端子を市販品のケーブルで接続してください。

下記の市販品（推奨）をご購入願います。

  • 「AVケーブル(抵抗入り、1m)」：　RK-G64　（SONY）
  • 注：
    ご購入の際は、事前にICレコーダーの外部マイク端子の形状と上記ケーブルの形状が一致しているかをご確認願います。

TeleCircle®(MT-20A1)をUSB電源と接続する場合

TeleCircle®(MT-20A1)をUSB電源と接続する場合は、メーカオプションのケーブルで本体のDC電源接続端子を接続してください。

下記のメーカオプションケーブルをご購入願います。

  • 「USB電源ケーブル」　：　PSN-MT-20-150-USBP
