コンパクトボックス型コントローラ

イメージ

コンパクトボックス型コントローラは、急速に普及し拡大しているIoT機器などからの大容量データを、エッジ領域において、高速に処理することを可能とする小型のコントローラです。

組込みのコントローラから、工場IoTなどにおけるエッジデバイス、店舗・オフィス向けの小型サーバなど、お客様の用途に応じた最適なプラットフォームをご提供します。

特長

コンパクトな筐体

  • 180mm×180mm×50mmのコンパクト設計
  • NEC製標準デスクトップPC(※1) と比較し、体積比85%以上削減
  • VESA/DINレール(※2)を使用した設置も可能
  • ※1
    Mate タイプML
  • ※2
    DINレールは計画中
A4ファイルとの比較画像
A4用紙用ファイルよりも小型

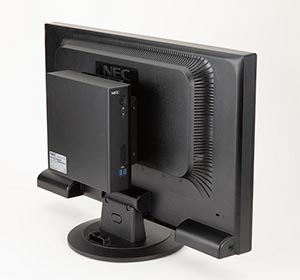

VESA対応

柔軟なスケールアップ

  • 小型ボードが搭載できるオプションスロットを有しており、お客様の要求に合わせて、拡張スロットへ拡張機能の追加も可能
  • PCI Express(※3)スロット搭載の拡張ボックス(5Slotモデルと1Slotモデルの2種類)を増設し、その拡張ボックスにGPU(※4)やAIアクセラレータ(※5)などのPCI Expressボードを搭載することで、画像解析やAI推論といった高度な処理をエッジ側で実現することが可能
  • コンパクトボックス型コントローラ拡張ボックス 5Slot モデルでは、フルサイズGPUを最大2基搭載可能
  • ※3
    高速データ通信が行えるシリアル転送方式の拡張インターフェース規格
  • ※4
    画像処理装置
  • ※5
    人工知能アプリケーション、特に人工ニューラルネットワーク、マシンビジョン、および機械学習のためのハードウェアアクセラレーションとして設計されたマイクロプロセッサまたはコンピューターシステムの一種

長期供給・保守

  • 5年間の長期供給、供給終了後6年間の保守を実現
  • 国内技術者によるスピーディかつ安心なサポート対応が可能
  • OSに、長期サポート可能なWindows IoT Enterprise 2019 LTSC(※6)を採用
  • ※6
    拡張ボックス5slotモデルは、OSレスでの出荷が標準となります。

長時間連続稼働

NECのPCサーバ・スーパーコンピュータ設計で培ったノウハウ・技術アセットを集結しており、 24時間365日の連続安定稼働が求められる工場などにも適用可能

装置外観

コンパクトボックス型コントローラ

前面

装置前面画像

背面

装置背面画像

  • ※7
    スタビライザはオプションです。

拡張ボックスモデル

コンパクトボックス型コントローラ

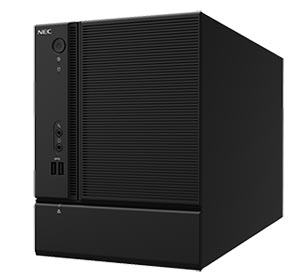

拡張ボックス 5Slotモデル

5スロットモデル外観

コンパクトボックス型コントローラ
拡張ボックス 1Slotモデル

1スロットモデル外観

使用例

コンパクトボックス型コントローラ

小売店のデータ管理

POSシステムと店舗PCを連携し、リアルタイムなデータ管理を支援します。小型なのでさまざまな場所への設置が可能です。

小売店のPOSと接続したデータ管理イメージ

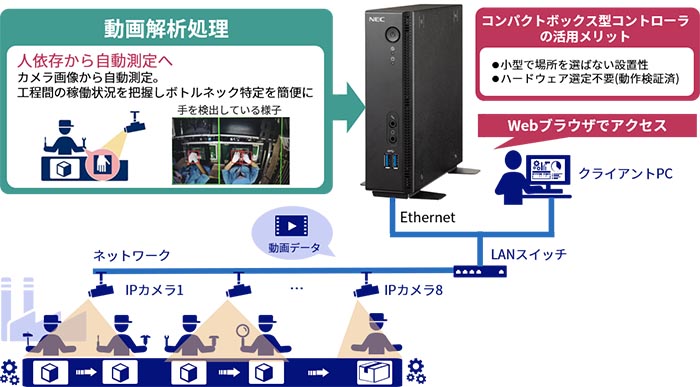

工作機械のコントローラ

Windows搭載のため、慣れた環境での動作を実現。VESA規格に対応しているため、工場にもスムーズな導入が可能です。

工作機械などと接続したイメージ

拡張ボックス 5Slotモデル

高解像度画像処理

GPUと組み合わせ、監視カメラの画像解析など、高解像度の画像処理を実現します。

SD映像とHD映像を比較した高解像度画像処理イメージ

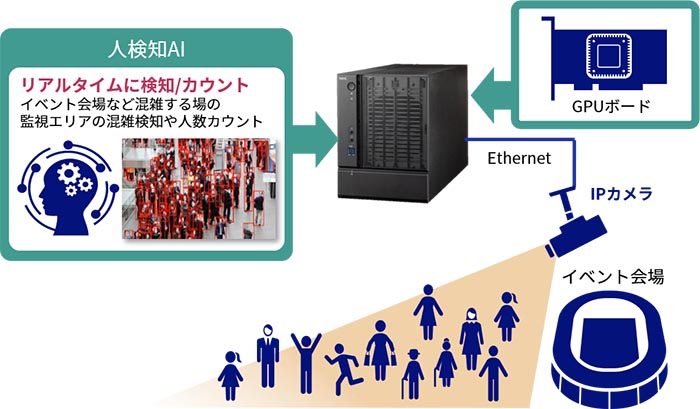

拡張ボックス 1Slotモデル

店舗や公共交通機関の不正検知・マーケティング分析

AIを搭載し、監視カメラ・POSと連携。
監視カメラ映像からお客様の動線を分析することで、効果的なデジタルサイネージの表示や、不審者や内部不正を検知を行い、店舗や公共交通機関のマーケティングや無人・省人化を促進します。

監視カメラなどを使用した不正検知イメージ

仕様

コンパクトボックス型コントローラ

  詳細
OS Windows10 IoT Enterprise 2019 LTSC(64bit)
CPU インテル® Celeron® G4900Tプロセッサ
インテル® Core™ i3-8100Tプロセッサ
インテル® Core™ i5-8500Tプロセッサ
インテル® Core™ i7-8700Tプロセッサ
メモリ
(DDR4-2666 SO-DIMM 2スロット)
4GB(4GB×1)/ 8GB(4GB×2)/ 16GB(8GB×2)/ 32GB(16GB×2)
ストレージ
(M.2 SATA SSD 2スロット)
120GB / 240GB / 480GB
外部インタフェース ディスプレイ HDMI ×2
USB USB3.2 Gen1 Type-A(前面 ×2 / 背面 ×3)
LAN Giga bit Ethernet ×2
シリアル あり(D-sub 9pinコネクタ) / なし
オーディオ あり(マイク・ヘッドフォン) / なし
PCI Expressスロット
寸法 D180mm × H180mm × W50mm
電源 120W
AC100/240V、50/60Hz
冗長電源
温度 / 湿度条件 動作時:5~40℃、保管時:-25~65℃
動作時:20~85%、保管時:10~90%(結露なきこと)
動作確認済みPCI Expressボード
規格 VCCI Class A

拡張ボックス 5Slotモデル

  詳細
OS OSレス(※8)
CPU インテル® Core™ i7-8700Tプロセッサ
メモリ
(DDR4-2666 SO-DIMM 2スロット)
32GB(16GB×2)
ストレージ
(M.2 SATA SSD 2スロット)
480GB
外部インタフェース ディスプレイ HDMI ×2
USB USB3.2 Gen1 Type-A(前面 ×2 / 背面 ×3)
LAN Giga bit Ethernet ×2
シリアル D-sub 9pinコネクタ
オーディオ マイク・ヘッドフォン
PCI Expressスロット PCI Express Gen3 5スロット(16レーン:4スロット、8レーン:1スロット)
寸法 D411mm × H240mm × W185mm
電源 1300W 80PLUS Platinum
AC100-240V、50/60Hz
冗長電源 あり(ホットプラグ可) / なし
温度 / 湿度条件 動作時:5~40℃、保管時:-25~65℃
動作時:20~85%、保管時:10~90%(結露なきこと)
動作確認済みPCI Expressボード NVIDIA T4
NVIDIA Quadro® P1000
1G BASE-T ネットワークカード
10G BASE-Tネットワークカード
規格 VCCI Class A
  • ※8
    本モデルはOSレスでの出荷が標準となります。OS搭載をご希望の場合は、キッティング対応も可能ですので、ご相談ください。

拡張ボックス 1Slotモデル

  詳細
OS Windows 10 IoT Enterprise 2019 LTSC (64bit) / OSレス
CPU インテル® Celeron® G4900Tプロセッサ
インテル® Core™ i3-8100Tプロセッサ
インテル® Core™ i5-8500Tプロセッサ
インテル® Core™ i7-8700Tプロセッサ
メモリ
(DDR4-2666 SO-DIMM 2スロット)
4GB(4GB×1)/ 8GB(4GB×2)/ 32GB(16GB×2)
ストレージ
(M.2 SATA SSD 2スロット)
120GB / 240GB / 480GB
外部インタフェース ディスプレイ HDMI ×2
USB USB3.2 Gen1 Type-A(前面 ×2 / 背面 ×3)
LAN Giga bit Ethernet ×2
シリアル D-sub 9pinコネクタ
オーディオ マイク・ヘッドフォン
PCI Expressスロット PCI Express Gen3 1スロット(16レーン)
寸法 D238.7mm × H198mm × W105mm
電源 120W
AC100/240V、50/60Hz
温度 / 湿度条件 動作時:5~40℃、保管時:-25~65℃
動作時:20~85%、保管時:10~90%(結露なきこと)
動作確認済みPCI Expressボード 1G BASE-T ネットワークカード
10G BASE-Tネットワークカード
規格 VCCI Class A
