機器／仕様

コルソス CSDX（販売終了）

「コルソス CSDX」は2016年6月30日をもって販売を終了、2023年6月30日をもって保守サービスを終了しました。
最新機種は『コルソスCSDJ』となります。

ラインナップ

コルソス CSDXシリーズは、「CSDX」「CSDX(P)」「CSDX(D)」「CSDX(S)」の4タイプがあります。用途に合わせお選びください。

常に進化を続けるコルソス CSDXシリーズは、遠隔監視制御システムで安心と安全を社会に提供します。

  • コルソス CSDX
    入力24点、出力8点でFAX通報機能付きです。
  • コルソス CSDX(P)
    入力16点、出力4点でコルソスの標準タイプです。
  • コルソス CSDX(D)
    入力16点、出力4点でLAN・FOMAインターフェースのみ対応です。
  • コルソス CSDX(S)
    入力24点、出力8点の本体にプログラマブルコントローラ（PLC）を 接続することで入出力を最大64点増設することができます。

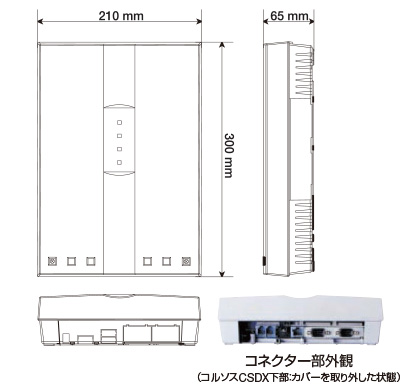

寸法

インターフェース

仕様

項 目 CSDX CSDX(P) CSDX(D) CSDX(S)
型 名 CSAD-1A CSAD-4A CSAD-3A CSAD-2A
ネットワークインターフェース アナログ／LAN／PHS／FOMA LAN／FOMA アナログ／LAN／PHS／FOMA
  • ※ FOMA／PHSは別途通信機器（指定品）が必要です。
デジタル・アナログインターフェース デジタル入力 24ch 16ch 16ch 24ch
  • 入力形式 ： 無電圧接点入力
  • 入力方式 ： イベント／パルス積算／時間積算 端子ごと選択
  • 最小検出時間 ： イベント：300ms／パルス：10ms／運転：1s
アナログ入力 8ch（デジタル入力から変更可能）
  • 入力形式 ： 電圧／電流入力 端子ごと選択
  • 入力レベル ： 電圧：DC 0-5V／1-5V　電流：DC 0-20mA／4-20mA
  • 分解能 ： 10bit
デジタル出力 8ch 4ch 4ch 8ch
  • 出力形式 ： トランジスタ出力
  • 出力方式 ： 連続／ワンショット端子毎選択
シーケンサ接続 × × × ◯※1
ユーザーインターフェース ランプ POWER／LINE／MODE／CHECK
本体カバー内部：LAN／CF1／CF2
ボタン 本体カバー内部 ： MAIN_SW／SOFT_SW／SET／CANCEL
スピーカー等 内蔵スピーカー、ブザー
その他インターフェース シリアル（RS-232C) 2ch（コネクター ： D-sub9ピン（オス））
CFカードスロット 2Slot （対応カード ： TYPE II）
外部電源出力
  • 出力レベル ： DC12V±10％／100mA
  • 出力方式 ： 常時出力
通報機能 通報方式 音声／FAX／Eメール／データ 音声／Eメール／データ Eメール／データ 音声／Eメール／データ
最大宛先数 音声／FAX ： 16宛先、Eメール ： 32宛先、データ：8宛先
通報種別

デジタル入力通報（イベント／パルス積算／時間積算）／アナログ入力通報（閾値イベント）／定時通報／停電通報／モード切替通報／ローバッテリ通報　他

※ 通報方式により機能制限あり
リモートコントロール機能 コントロール方法 DTMF／ブラウザ／データ ブラウザ／データ DTMF／ブラウザ／データ
コントロール内容

現在状態確認／日報・月報確認／システムデータ設定／デジタル出力制御／各種履歴確認　他

※ コントロール方法により制限あり
蓄積機能 メモリ 内蔵メモリおよびCFメモリカード
蓄積データ 通報履歴／動作履歴／コントロール履歴／日報・月報用データなど
蓄積データ件数 計7,000件（CFメモリカード実装時）
電 源 動作電源 AC100V±10％／AC200V±10％／DC24V±10％
停電保証

Ni-Cd電池(指定品）により、停電時1時間待機後、3回の通報動作
（外部電源出力未使用時）

※ オプション電池により、6時間可
※ 電池は3年毎に交換を推奨
消費電力・電流 AC100V時 待機時：13VA（16VA）
動作時：14VA（17VA）		 待機時：10VA（12VA）
動作時：11VA（13VA）		 待機時：13VA（16VA）
動作時：14VA（17VA）
AC200V時 待機時：21VA（24VA）
動作時：22VA（25VA）		 待機時：19VA（22VA）
動作時：20VA（23VA）		 待機時：21VA（24VA）
動作時：22VA（25VA）
DC24V時 待機時：230mA（310mA）
動作時：260mA（340mA）		 待機時：160mA（230mA）
動作時：180mA（250mA）		 待機時：230mA（310mA）
動作時：260mA（340mA）
  ※（　）内　外部出力100mA使用時
動作環境 温度：0℃～50℃　湿度：20～85％RH（但し結露なきこと）
筐体材質 難燃PS
筐体色 グレー（マンセル値　5.5GY　7.6／0.2）
技術基準適合認定　認証番号 A02-0692JP - A02-0692JP
外形寸法（WHD） 210×300×65 mm
重 量 約1.6kg（停電用電池含む）
  • ※1
    シーケンサ接続により最大64点の入出力を増設可能。
  • ※
    CSDX(S)は受注生産品となります。
  • ※
    本内容は、予告なしに変更する場合があります。
​ ​
