エッジAI/リアルタイム画像処理などに用いるFPGA搭載エッジコンピューティング製品の、先行技術開発用途に最適な開発キットです

「Embedded FPGA Box型コントローラ開発キット」は、エッジAI(AI推論)処理/リアルタイム画像処理用途に、ザイリンクス社製Arm^® CPUコア搭載高性能FPGA「Zynq^®UltraScale+^TM MPSoC」を搭載した、エッジコンピューティング製品開発エンジニア向け開発キットです。

特長

高速・リアルタイム処理

Arm^® Cortex^® A53(1.33GHz)×QuadコアおよびCortex^® R5(533MHz)×Dualコアで、合計6つのArm^® CPUコアを内蔵し、ザイリンクス社FPGA Zynq^® UltraScale+^TM MPSoCデバイス「ZU19EG」を搭載しました。

多彩な機能拡張用コネクタ

最大6種類の機能拡張ボードを搭載可能です。
最大64Gbps双方向の信号伝送が可能な高速スタックコネクタ×4個、M.2規格コネクタ×1個、Mini PCIe^®×1個の拡張コネクタを実装しており、サブモジュールを追加することで、様々なデバイス/センサ/インターフェース/IPコア等の評価環境を構築できます。

豊富な標準インタフェース

DDR4メモリ(4GByte), PCIe^® Gen3x4、USB3.0Host/Device、Giga bit Ethernet ^®、SATA、DisplayPort^®、SDXC^®など、多種多様な高速インタフェースを標準搭載しました。
高速なデータ通信を用途に合わせてご利用頂けます。

お客様のメリットと導入効果

試作開発から量産開発までトータルサポート

本開発キットに搭載したデバイス/インタフェース/IPコア技術を核とした、量産対応製品ラインナップを今後拡充予定です。本開発キットによる試作開発から、量産開発までワンストップでトータルサポートします。

大規模開発の試作も可能

ザイリンクス社のZynq^® UltraScale+^TM MPSoCシリーズの中でも搭載可能なロジック規模が最大のZU19EGを搭載することにより、大規模開発の試作に適しています。

サブモジュールの追加によるカスタマイズ

高速IOコネクタを標準搭載しているので単体でも開発は可能です。また、高速スタックやMini PCIe^® 、M.2といった拡張コネクタを複数用意しているので、最小限の開発で独自インターフェースも含めて試作開発が可能です。

製品構成

ベースボード仕様

使用例

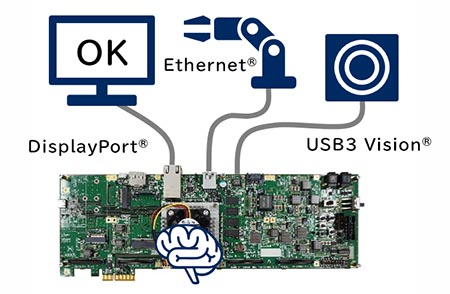

AIシステム開発

AI処理やカメラ画像の前処理/後処理の一部をFPGAでハードウェア処理を行い最適化し、高速な組込み向けAIシステムを開発できます。

高速I/Fシステム開発

M.2モジュールや高速スタックコネクタを介したカスタムサブモジュールを接続することにより、最小限の開発で高速I/Fシステムを開発できます。
