製造業向け通報ソリューション

コルソス CSDJ-A

製造現場のデジタルトランスフォーメーション
無線センサ対応!監視・通報機能をパケージ化した製造現場IoT

「コルソス CSDJ-A」は、さまざまなセンサーや設備の信号などの情報を、各種通信インフラを用いて監視・通報・制御する機能をワンパッケージ化。低コストで手軽に導入できる製造業向け通報ソリューションです。
また、スタンドアロンだけでなく、クラウドやオンプレミスでの運用も可能。拡張性も備えているため、さまざまな運用形態に柔軟に対応できます。

システムイメージ図です。

特長

配線が難しい場所にも設置可能

有線だけでなく無線センサーにも対応しているため、配線が難しい現場でも監視・通報システムを構築することが可能です。
また、さまざまなセンサーと組み合わせることで、使い方の幅が広がります。

省電力無線方式の採用によりメンテナンス頻度を低減

無線方式には省電力性に優れたEnOcean(※)を採用。光発電などによる電力供給が可能なセンサーや、電池1つで数年間使用できるセンサーを使用できるため、定期的な電池交換の頻度を低減することが可能です。

  • 「EnOcean(エンオーシャン)」は、光や温度、振動などの微弱なエネルギーを集めて電気エネルギーに変換する「エネルギーハーベスト技術(環境発電技術)」を使用した、電池不要の無線通信規格です。
    詳しくは、https://www.enocean.com/jp/をご覧ください。

監視・通報専用パッケージで導入コストを削減

「コルソス」のコンセプトを継承しつつ、 IoTを活用した製造現場向け通報ソリューションに必要な、制御部・インタフェース・通信部・ソフトウェアをパッケージ化。データ収集や通報、見える化をプログラミングやアプリケーションなしで簡単に導入できます。

お客様のメリットと導入効果

センサーの配線工事が不要

有線による配線をすることなく、ライン設備の稼働を監視。これにより、生産性能低下の要因を見つけ改善することで、生産性の向上を図ることができます。

自動通報機能により迅速な対応が可能

現場に人がいない時に異常が発生した場合でも、自動通報機能による電話やメールの発報で、即座に適任者に知らせることができます。

レポート自動配信機能による業務効率化

監視・通報レポートを日報・月報・年報としてEメールで自動送信可能。これによりログを収集する手間を省き、業務効率の向上が図れます。

ソリューション例

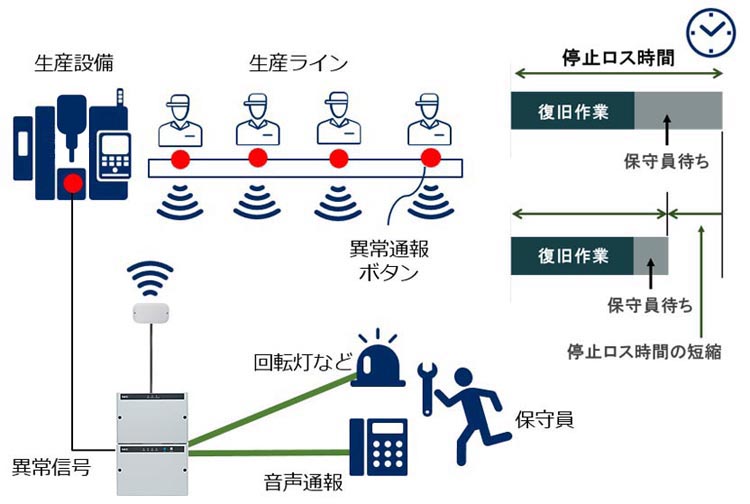

異常通報ソリューション

生産ラインなどに設置した異常通報ボタンからの情報や、設備から得した異常信号などをもとに、異常発生時に回転灯をはじめとするシグナル機器を制御します。
またそれと同時に保守員へ異常発生を通報するため、迅速な対処が可能です。これにより、保守員待ちの時間を短縮し、ラインの停止時間を抑制することができます。

システム構成イメージです。

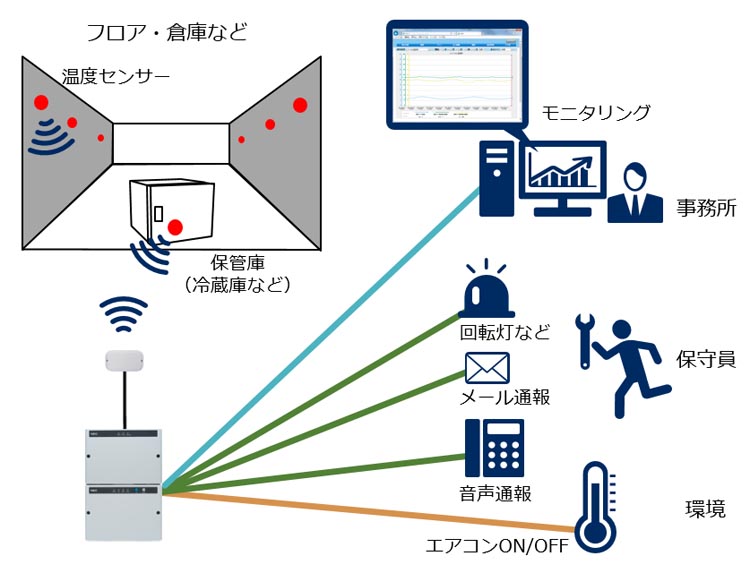

温度管理ソリューション(1)

フロア・倉庫・保管庫などに温度センサーを取り付けることで、環境の常時モニタリングと記録を行い、異常発生時には迅速に通報することができます。
エアコンとの連携により最適な温度環境を自動で維持することも可能。最適で安定した保管環境により、保管資材の信頼性向上に貢献します。

システム構成イメージです。

温度管理ソリューション(2)

食品加工現場において、食材・食品自体やフロアをはじめとする各所で温度管理を実施し、加工に最適なタイミングを通知する事が可能です。
これにより加工精度を向上し、廃棄ロスを抑制する事が可能となります。

システム構成イメージです。

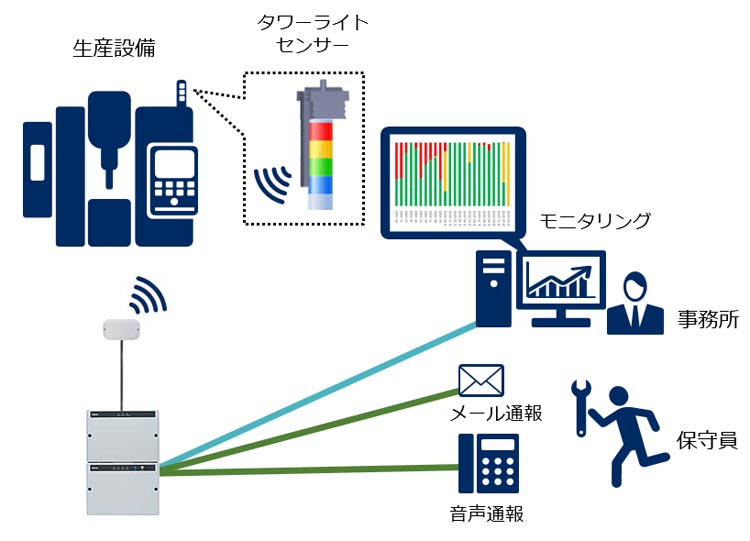

シグナルタワーソリューション

生産設備のタワーライトにセンサーを取り付けることで、設備の稼働状況をモニタリングできます。これにより、異常発生時の迅速な対応やボトルネック設備への改善アプローチが可能となります。

システム構成イメージです。

主な仕様

通報ユニット

項目 仕様
ネットワークインタフェース アナログ/Ethernet
デジタル・
アナログインタフェース
デジタル入力 12ch【20ch】

  • 入力形式:無電圧接点入力
  • 入力方式:イベント/パルス積算/時間積算
  • 検出方式:イベント/パルス積算/時間積算 端子ごとに選択
  • 最少検出時間:イベント:50ms/パルス:10ms/運転:1s
アナログ入力 4ch【12ch】 ※端子ごとにデジタル入力へ変更可

  • 入力形式:電圧/電流入力 端子ごとに選択
  • 入力レベル:電圧:DC 0-5V/1-5V、電流:DC 0-20mA/4-20mA
  • 検出方式:閾値5値
  • 分解能:12bit
デジタル出力 4ch【8ch】

  • 出力形式:トランジスタ出力
  • 出力方式:連続/ワンショット 端子ごとに選択
アナログ出力 0ch【2ch】

  • 出力形式:電圧出力
  • 出力レベル:DC 0-5V
  • 分解能:10bit
入出力端子増設
(拡張IOボード)
デジタル入力:8ch、デジタル入力(絶縁):8ch、
デジタル出力:4ch、アナログ出力:2ch

※アナログ入力は端子ごとにデジタル入力へ変更可能
無線センサー 無線センサー
収容
最大20台 ※無線センサーIDを最大20台まで登録可能

無線センサーをデジタル入力・アナログ入力に割り当てて使用するため割り当て状況により20台登録できない場合あり

  • 対応センサー:EnOcean規格準拠品
無線センサー
デジタル入力
60ch
  • 入力方式:無線センサーのON/OFF値
  • 検出方式:イベント/パルス積算/時間積算 入力ごとに選択
無線センサー
アナログ入力
36ch

  • 入力形式:無線センサーのアナログ値
  • 検出方式:閾値5値
ユーザインタフェース ランプ POWER/LINE/MODE/CHECK
本体カバー内部:SD/WAN/LAN
ボタン 本体前面:SET/CANCEL
本体カバー内部:POWER_SW
スピーカーなど 内蔵スピーカー、ブザー
通報機能 通報方式 音声/Eメール/データ/コルソス
最大宛先数 音声:16宛先、Eメール:32宛先
データ/コルソス:8宛先
通報種別 デジタル入力通報(イベント、パルス積算、時間積算)/アナログ入力通報(閾値)/定時通報(指定時刻、毎10分、日報・月報・年報帳票など)/停電通報/モード切替通報/ローバッテリー通報 ほか

※通報方式により機能制限あり
リモートコントロール コントロール方式 DTMF音声/ブラウザ/データ
コントロール内容 現在状態確認/日報・月報・年報確認/トレンドグラフ/出力制御(デジタル・アナログ)/各種履歴確認/システムデータ設定 ほか

※コントロール方式により機能制限あり
回線インタフェースほか 一般電話回線 1ポート

  • 外付け電話機接続ポートあり
  • コネクタ:RJ11×2(LINE/TEL)
Ethernet 1ポート

  • 100BASE-T
  • オートMDI/MDI-X対応
  • コネクタ:RJ45
  • PoE:非対応
RS-232C 1ポート ※無線センサー受信ユニット接続用

  • 無線センサー受信ユニット接続用
  • 通信速度:57.6kbps
  • コネクタ:D-Sub9ピン(オス)
外部電源出力 1ch

  • 出力レベル:DC5V/750mA
  • 出力方式:常時出力
蓄積機能 メモリー SDカード(1スロット、2GBメモリ初期実装)
蓄積データ項目 通報履歴/動作履歴/コントロール履歴/日報・月報・年報用データなど
蓄積データ件数 計33,000件
動作電源 DC24V
動作環境 温度:-10℃~60℃
湿度:20%~85%(ただし、結露なきこと)
外形寸法 210mm(W)×150mm(H)×85mm(D)
質量 約0.8kg
取付方法 壁面直接取付またはDINレール(JIS C 2812)取付
適合規格 電気通信事業法 端末設備等規則 認証番号:A16-0042001

【 】内拡張IOボード実装時

電源ユニット

項目 仕様
入力電源 動作電源 AC100V-200V 50/60Hz

※AC200V時、CSDJ 3芯ACケーブル(オプション)が必要
停電バックアップ 標準バッテリー:NiMH 電池パック (単 3 型 8 本)
増設バッテリー:NiMH 電池パック (単 3 型 12 本)
出力電源 通電時 定格:DC24V/630mA
バッテリー動作時 定格:
  DC9.6V/1.7A (標準バッテリ使用時)
  DC14.4V/1.3A(増設バッテリ使用時)
消費電力 AC100V時 45VA(定格負荷)
AC200V時 55VA(定格負荷)
停電保証 停電時1時間待機後、3回の通報動作(標準バッテリー使用時)
停電時7時間待機後、3回の通報動作(増設バッテリー使用時)

※外部電源出力未使用時
※バッテリーは2年ごとに交換を推奨
ランプ POWER/BATTERY/OVERLOAD
動作環境 温度:-10℃~60℃
湿度:20%~85%(ただし、結露なきこと)
外形寸法 210mm(W)×150mm(H)×85mm(D)
質量 約1.2kg(停電用標準バッテリ込み)
取付方法 壁面直接取付またはDINレール(JIS C 2812)取付
安全規格 電気用品安全法 特定電気用品

無線センサー受信ユニット

項目 仕様
インタフェース RS-232C/電源コネクタ 1ポート

  • RJ45 コネクタ
  • 電源は、通報ユニットの外部電源出力(+5V)から供給
無線通信 EnOcean 無線通信モジュールを内蔵

  • 使用周波数 :928.35MHz ±250kHz
  • 準拠規格 :EnOcean Radio Protocol 2
  • 無線到達距離 :約30m(距離は無線センサーによる)
  • 適合無線規格 :ARIB STD-T108準拠

※工事設計認証番号:003-140290 取得済み
動作環境 温度:-10℃~60℃
湿度:20%~85%(結露しないこと)
外形寸法 124.3mm(W)×67.3mm(H)×35mm(D)
質量 約100g
取付方法 壁面直接取付
適合規格 電気通信事業法 端末設備等規則 認証番号:A16-0042001

無線センサー受信ユニット接続ケーブル

項目 仕様
ケーブル長 3m

通信詳細仕様

項目 仕様
通報 音声 メッセージ方式:テキスト音声合成方式
Eメール サポートプロトコル:PPP、TCP/IP、SMTP
認証方式:なし/SMTP認証/POP認証(POP BEFORE SMTP)

※SSL通信には対応していません。
データ サポートプロトコル:PPP、TCP/IP、独自
コントロール DTMF音声 プロトコル:独自
受信DTMF時間:100ms以上
ブラウザ Webサーバ/PPPサーバ:内蔵
サポートプロトコル:PPP、TCP/IP、HTTP
データ サポートプロトコル:PPP、TCP/IP、独自

上記仕様は、予告なく変更する場合があります。ご了承ください。
